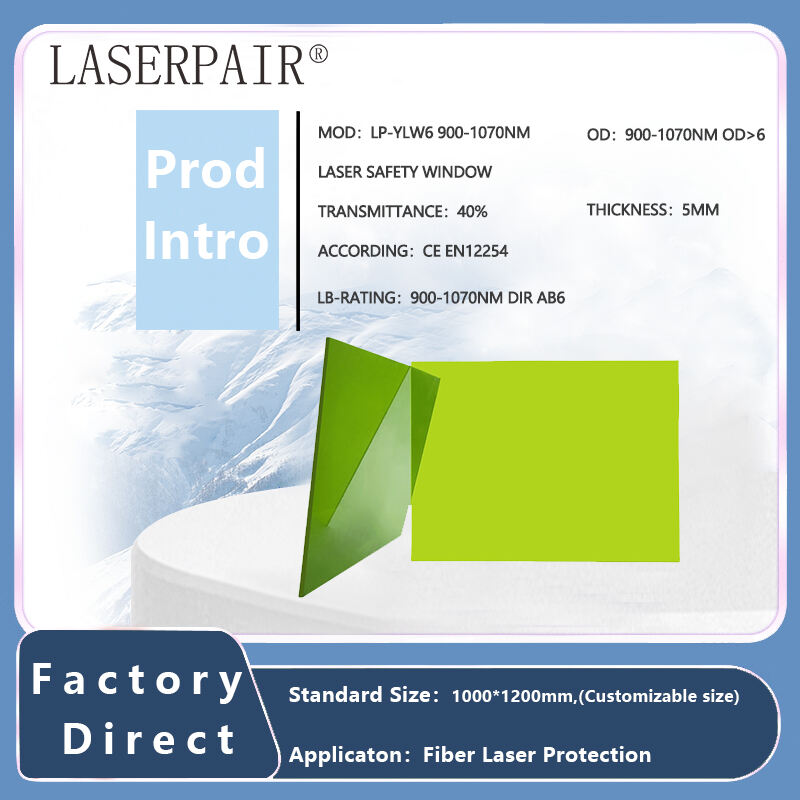

레이저 안전 창문을 위한 광학적 특성 요구사항

레이저 안전 창 성능에서 광학적 특성의 역할

제어된 환경에서 레이저 안전 창의 기본 목적

레이저용 안전 창은 3B급 또는 4급으로 분류되는 고출력 레이저를 사용하는 공장, 병원, 연구소 등 다양한 환경에서 중요한 역할을 합니다. 일반 유리와 차별화되는 점은 무엇일까요? 이러한 특수 창은 위험한 레이저 빔은 차단하면서도 충분한 가시광선은 통과시켜 작업자가 절차 중에 실제로 상황을 볼 수 있게 해줍니다. 이 이중 보호 기능은 두 가지 주요 위험으로부터 효과적으로 보호합니다: 빔 자체의 직접적인 노출과 표면에서 반사되어 트릭하게 튀는 간접 반사입니다. 2023년 'Occupational Safety Review'에 발표된 최근 연구에 따르면 직장에서 발생하는 모든 레이저 관련 부상의 약 62%가 바로 이러한 반사로 인해 발생합니다. 생각해보면 꽤 놀라운 수치입니다.

레이저 안전 창의 보호 성능을 결정짓는 광학적 특성

레이저 안전 창의 효과는 세 가지 핵심 광학적 특성에 달려 있습니다:

• 파장 특정 감쇠 : 특정 레이저 방출을 차단합니다(예: Nd:YAG 레이저의 1064nm)
• 광학 밀도 (OD) : 저출력 시스템의 경우 OD 4+에서 고출력 산업용 응용 분야의 경우 OD 7+까지 범위 설정
• 산란 저항성 : 반사 코팅을 통해 반사된 에너지를 최소화함

이러한 특성들은 국제 안전 기준에서 정의한 최대 허용 노출(MPE) 한도 이하로 투과되는 복사량을 보장합니다.

광학 설계를 규정하는 규제 기준 (ANSI Z136, IEC 60825)

ANSI Z136.1 및 IEC 60825 준수는 다음의 핵심 성능 매개변수를 규정합니다:

제조업체는 또한 가시광선 투과율(VLT)이 70% 이상이고 웨이브프론트 왜곡이 0.5% 미만과 같은 인체공학적 기준을 충족해야 합니다. IEC 60825-1:2023 개정본은 이제 다양한 유형의 레이저를 사용하는 시설에 대해 다중 파장 보호를 의무화하고 있습니다.

효과적인 레이저 보호를 위한 주요 광학 투과 특성

파장별 감쇠 및 레이저 안전 창 효율성에 미치는 영향

눈 보호 장비는 광학 밀도(OD)라고 불리는 측정 방식을 통해 특정 파장의 빛을 차단함으로써 작동합니다. OD 등급이 5라는 것은 재료가 레이저 빛의 0.001%만 통과시키고 나머지는 거의 완전히 차단한다는 의미입니다. 유럽 표준 EN207은 보호 안경이 다양한 종류의 레이저 복사를 얼마나 효과적으로 막는지에 따라 L1에서 L10까지의 등급을 부여합니다. 예를 들어, L6 등급은 1064나노미터에서 레이저 빛의 99.9999%를 차단하지만 일반 가시광선의 약 15%는 여전히 통과시킵니다. 이러한 균형 덕분에 작업자는 유해한 노출로부터 눈을 보호하면서도 충분히 잘 보고 안전하게 작업할 수 있습니다.

가시광선 투과율과 레이저 차단 성능의 균형

현대의 레이저 안전 창은 투과성과 보호 기능 사이의 균형을 맞추는 데 도움이 되는 다층 코팅에 의존하고 있습니다. 예를 들어, 7층 크롬/실리카 필터는 가시광선의 약 30%를 투과시키면서도 OD4 등급으로 성가신 532nm 녹색 레이저 빛을 거의 완전히 차단합니다. ANSI Z136.1-2022의 최신 기준에 따르면 실험실은 최소 18% 이상의 가시성을 확보해야 하며 수술 구역은 약 25% 정도 필요합니다. 이는 의사와 연구자들이 절차 중 실수 없이 작업 내용을 명확히 볼 수 있어야 한다는 점에서 타당한 요구사항입니다.

분광 투과율 측정: 검증을 위한 도구 및 절차

공인 시험은 표준화된 도구와 절차에 의존합니다:

작동 중의 스트레스를 시뮬레이션하기 위해 20°의 입사각과 100 W/cm²의 조사량에서 테스트를 실시합니다. 연간 재인증을 통해 광학 밀도(OD) 안정성을 ±0.1 단위 이내로 유지하여 장기적인 규정 준수를 보장합니다.

최적의 광학 성능을 위한 재료 선택 및 코팅 기술

레이저 안전 창문에서 폴리카보네이트, 아크릴 및 유리의 비교 분석

레이저 안전 재료에 대해 이야기할 때, 폴리카보네이트는 심각한 충격에도 균열 없이 견딜 수 있고 Nd:YAG 레이저에 필요한 특정 1064 nm 파장 영역을 잘 흡수한다는 점에서 두드러집니다. 대부분의 사용자는 OD 6 이상의 보호 등급이 필요하므로 이 소재는 이러한 요구사항을 모두 충족합니다. 아크릴은 또 다른 고려할 만한 선택지인데, 가시광선을 최대 92%까지 투과시키는 경우가 많고 자외선(UV)과 적외선(IR)도 모두 차단하기 때문에 학생들이 저출력 레이저를 다루는 교육용 실험실에 적합합니다. 유리는 시간이 지나도 변함없이 높은 투명성을 유지하고 화학물질에 저항하는 능력으로 오랫동안 선호되어 왔지만, 사고 발생 시 깨진 유리 조각을 처리해야 한다는 단점이 있습니다. 그래서 많은 공장에서는 절대적인 내구성보다 무게가 더 중요한 소형 이동 장비를 제외하고는 주로 폴리카보네이트를 고강도 용도로 선호합니다.

광학 필터링과 내구성을 향상시키는 코팅 기술

적절한 코팅은 열악한 환경에서 사용되는 재료의 성능을 결정짓는 중요한 요소가 될 수 있습니다. 예를 들어, 다중층 유전체 코팅은 10.6마이크로미터의 CO2 레이저 파장을 효과적으로 차단하면서도 가시광선의 약 70%는 통과시켜 시각적 검사가 가능하도록 투명성을 유지하는 데 탁월한 성능을 발휘합니다. 유해한 복사를 차단하면서도 시각적으로 충분히 투명한 광학 부품이 필요한 경우 이러한 특성은 매우 인상적입니다. 반사 방지 코팅(Anti-reflective coatings) 역시 게임 체인저라 할 수 있는데, 표면의 난반사를 0.5% 미만으로 줄여 정밀 장비의 측정값을 왜곡시키는 산란광을 크게 감소시킵니다. 혹독한 환경에서 작동하는 산업 분야의 경우 다이아몬드와 같은 탄소(DLC) 코팅이 일반 표면보다 3배에서 5배 더 긴 스크래치 저항성을 제공하며 뛰어난 보호 성능을 나타냅니다. 이러한 DLC 처리된 부품은 청결이 극도로 중요한 무균 제약 환경에서도 수백 회의 세척 절차를 거쳐도 마모 없이 견딥니다. 향후 전망으로는 일부 제조업체들이 자외선 저항 나노입자와 발수 상부 코팅을 결합한 새로운 혼합형 코팅을 실험하고 있으며, 이러한 하이브리드 솔루션은 습기가 많은 산업 환경에서 안개 생성 및 재료 열화를 방지하는 데 유망한 가능성을 보이고 있습니다.

장기간 레이저 노출 하에서의 광학적 특성 열화

재료는 혹독한 환경에 지속적으로 노출될 경우 시간이 지남에 따라 열화되는 경향이 있다. 예를 들어 폴리카보네이트는 분자 구조가 점차 파괴되면서 약 50와트/제곱센티미터 조건에서 약 10,000시간 후에 빛 투과율이 일반적으로 15~20% 정도 감소한다. 아크릴 소재의 경우 1064나노미터 파장에서 5메가와트/제곱센티미터를 초과하는 매우 강한 레이저 빔을 받으면 표면 전역에 미세한 균열이 생기며 더욱 악화된다. 유리는 레이저 유도 손상 한계(LIDT)라는 임계점을 만날 때까지 특히 안정적인데, 단파동 레이저의 경우 이 값은 약 100메가와트/제곱센티미터 정도이다. 다만 열팽창이 문제시되는 근처 영역에서는 여전히 색 변화가 발생할 수 있다. 시험 결과에 따르면 보호 코팅이 있는 재료는 8년간 계속해서 작동한 후에도 원래 성능의 약 90%를 유지하는 반면, 코팅이 없는 재료는 성능이 단지 65% 수준으로 떨어진다. 따라서 우주선 부품이나 장기적인 신뢰성이 가장 중요한 의료 기기와 같은 용도에서는 이러한 코팅이 필수적이다.

레이저 유도 손상 한계 및 장기 광학 내구성

레이저 안전 창을 위한 레이저 유도 손상 한계(LIDT) 정의

레이저 유도 손상 한계(LIDT)는 일반적으로 창재료가 영구적으로 손상되기 전까지 어느 정도의 에너지 또는 전력을 견딜 수 있는지를 알려줍니다. 펄스 레이저의 경우 이 값을 줄 당 제곱센티미터(J/cm²)로 측정하는 반면, 연속파 시스템은 와트 당 제곱센티미터(W/cm²)를 사용합니다. 표면의 미세한 결함인 긁힘 자국이나 코팅 문제와 같은 부분은 열이 축적되는 문제 영역이 되기 쉬우며, 결국 창재료가 실제로 견딜 수 있는 강도를 낮춥니다. 재료가 안전 기준을 충족하는지 확인하기 위해 제조업체는 특정 프로토콜에 따라 시험을 수행합니다. 여기에는 단일 펄스 시험(1-on-1 방법)과 다중 펄스 시험(S-on-1)이 포함됩니다. 결과는 ANSI Z136 및 IEC 60825 지침 모두를 통과해야 하며, 이는 운영자와 장비 모두에 적절한 보호 수준을 보장하기 위함입니다.

펄스 레이저와 연속파 레이저가 광학 재료에 미치는 영향

펄스 레이저의 경우, 이와 같은 빠른 이온화 과정을 통해 충격파와 내부 균열을 발생시키기 때문에 열 없이도 손상을 유발합니다. 반면 연속파(CW) 레이저는 물질을 천천히 열적으로 분해하여 폴리카보네이트나 아크릴과 같은 일반적인 플라스틱이 녹기 시작할 때까지 작용하는 방식으로 동작합니다. 작년에 발표된 일부 연구에서는 이러한 차이점에 대해 흥미로운 결과를 제시했습니다. 연구진은 약 1kW/㎠ 수준의 CW 레이저를 테스트한 결과, 아크릴이 단 30초 만에 변형되기 시작하는 것을 확인했습니다. 그러나 평균 출력이 비슷한 펄스 레이저를 사용했을 때는 해당 재료가 즉시 기화되었습니다. 사용할 레이저 종류에 따라 적절한 재료를 선택하는 것이 매우 중요합니다. 유리는 CW 레이저에서 발생하는 열에 대해 훨씬 더 잘 견디는 경향이 있지만, 펄스 레이저를 다뤄야 할 경우에는 폴리카보네이트가 다른 재료들보다 강력한 충격파에 훨씬 더 우수한 내성을 보입니다.

광학적 내구성 엔지니어링을 통한 서비스 수명 연장 전략

수명을 극대화하기 위해:

• 다중 코팅층 폴리카보네이트에서 LIDT를 40–60% 향상시킴 (산업계 시험, 2024)
• 빔 균일화 에너지 분포를 고르게 하여 국부적인 스트레스 감소
• 예지 정비 실시간 스펙트럼 모니터링을 사용하여 초기 열화 감지
• 열 확산층 적층 유리 복합재에서 열 방출 성능을 향상시킴

이러한 접근 방식은 지속적으로 변화하는 ISO 21254-2 가이드라인 준수를 지원하며, 수십 년에 걸친 사용 기간 동안 견고한 광학 성능을 보장합니다.

차세대 레이저 안전 창을 위한 스마트 광학 필터링의 새로운 동향

동적 레이저 안전 창에 통합된 전기변색 및 액정 기술

최신 세대의 동적 창은 전기변색 소재와 액정 층을 결합하여 레이저 강도가 변화할 때 거의 즉각적으로 스스로 조절하는 광학 필터를 생성한다. 이러한 고급 시스템은 가시광선의 75% 이상을 투과시키는 동시에 1,064~10,600 나노미터 범위의 파장에서 OD 등급 7 이상의 초고강도 레이저를 차단할 수 있다. 작년에 발표된 연구에 따르면, 이러한 창은 성능 저하 없이 10만 회 이상의 구동 사이클을 견딜 수 있어 이전 세대 적응형 필터에서 가장 큰 문제였던 내구성 문제를 해결했다. 이러한 내구성 덕분에 신뢰성이 특히 중요한 실제 응용 분야에서 훨씬 더 실용적으로 사용할 수 있게 되었다.

실시간 적응형 필터링: 지능형 레이저 안전 창의 미래

AI 기반 시스템은 이제 MEMS 기반 분광 센서와 머신러닝을 활용하여 새로운 레이저 위험을 예측하고 차단합니다. 혁신 사례로는:

• 다중 파장 동기화 혼합 레이저 작업 공간용
• 클라우드 연결 제어 시설 전체의 광학 안전 네트워크 구현 가능
• 고장 예측 분석 예상치 못한 가동 중단을 62% 감소시킴 (레이저 안전 저널, 2024)

이러한 지능형 접근 방식은 과도한 설계를 피하면서 ANSI Z136.1 및 IEC 60825-4 표준 준수를 보장합니다.

스마트 윈도우와 수동형 레이저 안전 창의 비용-편익 분석

스마트 윈도우는 초기 비용이 35~50% 더 높지만, 다음 이유로 인해 전체 수명 주기 비용이 40% 낮습니다:

• 교체 주기 연장 (12년 대비 5년)
• 보조 조명 에너지 소비 80% 감소
• 수동 차폐 절차의 제거

2024년 업계 조사에 따르면, 예산이 200만 달러를 초과하는 항공우주 R&D 시설의 78%가 현재 스마트 창문을 우선시하고 있으며, 이는 고위험·고가치 환경에서의 채택이 증가하고 있음을 반영한다.

자주 묻는 질문

레이저 안전 창문에 영향을 미치는 주요 광학적 특성은 무엇인가?

주요 광학적 특성은 파장별 감쇠율, 광학 밀도(OD), 산란 저항이다.

왜 레이저 안전 창문에 코팅이 중요한가?

코팅은 반사를 줄이고 가시성을 향상시키며 장기적인 마모 및 자외선 손상으로부터 보호함으로써 레이저 안전 창문의 성능을 향상시킨다.

동적 레이저 안전 창문은 어떻게 작동하는가?

동적 창문은 전기변색 물질과 액정층을 사용하여 레이저 강도의 변화에 따라 광학적 특성을 조절한다.

레이저 안전 창은 어떤 기준을 충족해야 하나요?

레이저 안전 창은 투과율 및 내구성 요구사항을 규정하는 ANSI Z136.1 및 IEC 60825과 같은 기준을 준수해야 합니다.

레이저 유도 손상 한계(LIDT)란 무엇인가요?

LIDT는 레이저 조사로 인해 물질이 영구적으로 손상되기 전까지 견딜 수 있는 에너지 또는 출력의 측정값입니다.
